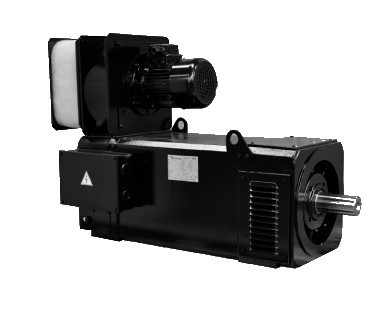

MOTEUR AC VECTORIEL DmVL 11Kw à 525Kw

La série VL des moteurs vectoriels à le cadre stratifié pour offrir la plus grande performance ainsi qu’une flexibilité maximale lorsqu’il est alimenté par Variateur. Les moteurs sont conçus pour que l’opération du convertisseur soit conforme à la norme IEC 60034-25. Le haut ratio entre la puissance et les dimensions accompagnées par une excellente performance dynamique fait que ce type de moteur est approprié pour une grande partie des différents types de demandes. Ils sont particulièrement utilisés pour des demandes industrielles ou la haute performance est nécessaire.

Caractéristiques principales:
•Bobinage d’isolation: classe F selon la norme CEI EN 60034-1
•Dimensionnent thermique: classe F selon la norme CEI EN 60034-1
•Degré de protection: IP54 ou IP23 selon CEI EN 60034-5
•Refroidissement: IC 416 (pour moteur IP54); IC 06 (pour moteur IP23) selon la norme CEI EN 60034-6
•Plage déséquilibrage: R selon CEI EN 60031-14 (équilibrage par demi-clavette pour les arbres principaux selon la norme CEI 2-23)
•Bride: IM B3 (IM 1001) selon la norme CEI EN 60034-7
•Position de marche: le rotor est toujours fixé axialement
•Protection thermique: disjoncteur thermique avec contact normalement fermé. Température d’exploitation 135°C
(Tension maximale 230V, courant maximal 6A avec cos fi = 0,6 ou 48V, courant maximum 6A)
•Peinture: époxy-polyamide primaire anti-corrosif (RAL noir opaque 9005)
•Condition fonctionnement: environnement +40°C, maximum.; hauteur 1000m au-dessus du niveau de la mer
•Temperature de stockage: -20°C à +70°C

Encodeur standard (sur demande)
•Encodeur progressif type SICK VFS60, 1024 ppr, fournit la tension 4-32 V, conducteur de ligne (TTL)

Options:
•Sinus/Cosinus encodeur 1 Vpp – 1024 ppr
•Encodeur multiple: simple tour ou multi-tour
•Resolution 2 pôles, 7Vrms, ratio de transformation 0.5
•Encodeur avec serrage de puits creux isolé (utiliser quand le roulement à billes isolé est monté)
•Frein de maintien
•Arbre sans clavette
•Plage d’équilibrage: S selon CEI EN 60031-14 (demis clavette équilibrage pour l’arbre selon la norme CEI 2-23)
•Construction: IM B35 (IM 2001) selon la norme CEI EN 60034-7
•Protection thermique avec KTY84-130, PTC, ou PT100 with 3 terminaux pour repérer une chute de tension sur la ligne.
•Roulement à billes fin d’entraînement (pour applications avec des charges radiales faibles)
•Moteur avec système d’isolation certifié UL avec extension au marché Canadien (E316823 Fichier)
•Roulements à billes isolées
•Bague d’étanchéité (seulement si il existe un couplage dans un bain d’huile)
•Anti-condensation des appareils de chauffe à l’intérieur du moteur (fournissent une tension 230V)
•Conception spécial sur les spécifications du client
•Système Brush qui connecte électriquement à l’extrémité motrice du rotor au reste de la machine
(disponible sur le moteur avec puissance = 100kw) (contacter notre département technique).
Avertissement : prévoyez une distance adequate entre l’accouplement et le dispositif de base pour la maintenance.
L’utilisation dans des environnementS de travail pollués (présence d’huile, poussière etc) n’est pas recommandée.
