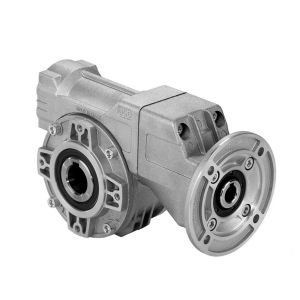

Réducteur Roue et Vis Rond Combiné – DRRPP – de Taille 303 à Taille 115 –

Réducteurs Roue et Vis sans fin rond combiné de 35 à 978Nm

Motoréducteur à arbre de sortie creux.

Existe en version combiné jusqu’à 978Nm

Carter en alliage léger pour les tailles 30 à 85 et en fonte pour les tailles 110 et  150.

Réducteur combiné DRRPP303, DRRPP453, DRRPP503, DRRPP633, DRRPP634, DRRPP6A3, DRRP6A4, DRRPP854, DRRPP115

MODÈLE	DRRP30	DRRP45	DRRP50	DRRP63	DRRP63A	DRRP85	DRRP110
RÉDUCTION	5, 7, 10, 15, 20, 30, 40, 61, 80	7, 10, 14, 21, 28, 37, 46, 60, 70, 102	7, 10, 14, 18, 26, 30, 36, 43, 60, 68, 80, 100	7, 10, 15, 19, 24, 30, 36, 45, 67, 80, 94	7, 10, 15, 19, 24, 30, 36, 45, 67, 80, 94	7, 10, 14, 20, 22, 28, 38, 46, 52, 67, 74, 96	7, 10, 16, 20, 23, 30, 38, 45, 53, 64, 84, 99
COUPLE	21Nm	41Nm	72Nm	147Nm	191Nm	347Nm	651Nm
TÉLÉCHARGEMENT
PRE-COUPLE	DRRPP30	DRRPP45	DRRPP50	DRRPP63	DRRPP63A	DRRPP85	DRRPP10
RÉDUCTION PRE-COUPLE		30.1, 43, 60.2, 90.3, 120, 159, 198, 258, 301, 439	30.1, 43, 60.2, 77.4, 112, 155, 185, 258, 292, 344, 430	29.9, 37.7, 47.1, 56.6, 70.7, 87.8, 111, 139, 166, 208, 310, 370, 434	62.9, 78.5, 94.2, 126, 157, 185, 231, 277, 378	62.9, 78.5, 94.2, 126, 157, 185, 231, 277, 378	83.2, 100.5, 132, 176, 208, 245, 296, 334, 403, 529, 624
COUPLE		55Nm	88Nm	187Nm	218Nm	440Nm	803Nm
TÉLÉCHARGEMENT
COMBINÉE R&V	DRRP303	DRRP453	DRRP503	DRRP634	DRRP6A4	DRRP854	DRRP115
RÉDUCTION COMBINÉE Réduction i=	150, 210, 300, 450, 600, 900, 1200, 1830, 2400	140, 200, 280, 420, 560, 740, 920, 1120, 1480, 1840, 2400	252, 360, 540, 720, 860, 1200, 1440, 1720, 2400	252, 360, 504, 756, 1008, 1332, 1656, 2160, 2520	252 , 360, 504, 756, 1008, 1332, 1656, 2160, 2520	140, 196, 280 , 392, 588, 784, 1036, 1288, 1960, 2856	210, 300, 420, 540, 780, 1080, 1290, 1800, 2040, 2400, 3000
COUPLE	35Nm	69Nm	109Nm	265Nm	304Nm	518Nm	978Nm
TÉLÉCHARGEMENT				>

Taille 45 standard

Rapport de réduction combiné i=140 , i=200, i=280, i=420, i=560, i=740 , i=920 , i=1120 , i=1480 , i=1840, i=2400

Couple de 69Nm
